Регулирование аксиально-поршневых насосов: полный гид по типам, принципам работы и инновационным решениям
Аксиально-поршневые насосы (АПН) — это сердце современных гидравлических систем, обеспечивающее высокую мощность при компактных габаритах. Их эффективность на 80% зависит от системы регулирования, которая отвечает за стабильность давления, контроль мощности и точную подачу рабочей жидкости. В этом руководстве мы детально разберем:
- 4 основных типа регуляторов – чем отличаются и где применяются
- Принцип работы – как именно происходит регулирование
- Современные решения – гидроусилители, электронное управление, обратные связи
- Критерии выбора – какой регулятор подойдет для ваших задач
1. Как работает регулирование в аксиально-поршневых насосах?
Аксиально-поршневой насос меняет производительность за счет изменения угла наклона блока цилиндров или диска. Регулятор контролирует этот угол в зависимости от:
- Давления в системе (P)
- Текущей нагрузки (LS-регулирование)
- Заданной мощности (Constant Power)
- Электронных сигналов (пропорциональное управление)
Пример: При росте давления выше установленного значения регулятор уменьшает угол наклона → снижается подача жидкости (Q) → давление стабилизируется.
2. Основные типы регуляторов: плюсы, минусы, сферы применения
2.1. Регуляторы давления
Принцип: Поддерживают заданное давление, уменьшая подачу при его превышении.
Где используется: Прессы, станки, системы с постоянным давлением.
✔ Плюсы: Простота, надежность, низкая стоимость
✖ Минусы: Чувствительность к нагрузкам, ограниченная точность
2.2. LS-регуляторы (Load Sensing)
Принцип: Автоматически подстраивают производительность насоса под текущую нагрузку.
Где используется: Мобильная техника (экскаваторы, погрузчики), промышленные линии.
✔ Плюсы: Энергоэффективность, плавность работы
✖ Минусы: Сложная настройка, высокая стоимость
2.3. Регуляторы постоянной мощности
Принцип: Ограничивают мощность насоса, предотвращая перегрузки.
Где используется: Системы с переменной нагрузкой (лесозаготовка, металлообработка).
✔ Плюсы: Защита от перегрузок, стабильность работы
✖ Минусы: Инерционность, снижение КПД на малых нагрузках
2.4. Электрогидравлические регуляторы
Принцип: Управляются электронными контроллерами (пропорциональные клапаны, сервоприводы).
Где используется: Автоматизированные линии, робототехника, точные гидросистемы.
✔ Плюсы: Высокая точность, интеграция с IoT, гибкость настроек
✖ Минусы: Дорогое обслуживание, требовательность к чистоте жидкости
3. Инновационные решения для точного регулирования
3.1. Гидроусилители – как они улучшают работу регуляторов?

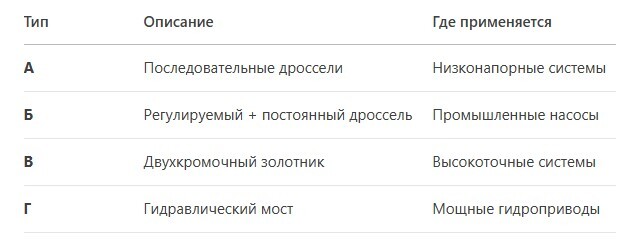

Для снижения влияния трения и увеличения быстродействия применяются 4 типа гидроусилителей:
Преимущества: +30% к точности, снижение гистерезиса, устойчивость к перегрузкам.
3.2. Обратные связи – зачем они нужны?
- По давлению – стабилизирует работу при скачках нагрузки
- По положению – повышает точность регулирования угла наклона
- Комбинированные – оптимальны для динамичных систем
Пример: В экскаваторах обратная связь по положению снижает "раскачку" стрелы при резких движениях.
4. Как выбрать регулятор? 3 ключевых критерия
- Тип нагрузки
- Постоянная → регуляторы давления
- Переменная → LS или электронное управление
- Требуемая точность
- ±5% → механические регуляторы
- ±1% → электрогидравлические системы
- Бюджет
- Эконом-вариант: регуляторы прямого действия
- Премиум: решения с обратными связями и цифровым управлением
5. Тренды 2024: куда движется отрасль?
- Цифровизация – интеграция с PLC и SCADA-системами
- Энергосбережение – "умные" LS-регуляторы с адаптивными алгоритмами
- Мiniaturization – компактные блоки управления для мобильной техники
Вывод
Выбор регулятора для аксиально-поршневого насоса зависит от задач вашей гидросистемы:
- Для простых систем подойдут механические регуляторы давления.
- Для высоконагруженных установок – решения с гидроусилителями.
- Для автоматизированных линий – электрогидравлика с обратными связями.
